Dlaczego zabezpieczenie stref robót drogowych jest tak ważne?
Wyobraź sobie sytuację: jesteś na ekspresówce, prace remontowe trwają, ruch jest przekierowany, a TIR jedzie z prędkością 90 km/h tuż obok grupy pracowników układających asfalt. Jeden błąd kierowcy, chwila nieuwagi, poślizg – i mamy tragedię. Właśnie dlatego przepisy prawa drogowego oraz normy europejskie nakładają na zarządców dróg i wykonawców robót obowiązek stosowania odpowiednich środków ochrony. Nie chodzi tylko o ustawienie pachołków czy taśmy ostrzegawczej – to zdecydowanie za mało na drogach szybkiego ruchu.
Strefa robót drogowych to jedno z najbardziej niebezpiecznych miejsc pracy w Polsce. Pracownicy są narażeni na kolizje z pojazdami, a kierowcy – na nagłe przeszkody, które mogą pojawić się na ich drodze bez ostrzeżenia. Właściwe oznakowanie i fizyczne zabezpieczenie strefy roboczej ratuje życie – i to nie jest żadna przesada. Europejskie badania jednoznacznie potwierdzają, że zastosowanie aktywnych systemów ochrony, takich jak poduszki zderzeniowe TMA i przyczepy sygnalizacyjne, drastycznie redukuje liczbę ofiar wypadków w strefach budowy.
Czym jest mobilna poduszka zderzeniowa i jak działa?
Mobilna poduszka zderzeniowa, znana również jako TMA (Truck Mounted Attenuator), to urządzenie montowane z tyłu pojazdu roboczego lub specjalnej przyczepy. Jej zadanie jest proste: pochłonąć energię uderzenia samochodu, który wjedzie w strefę robót. Zamiast pojazd uderzyć w pracowników lub sprzęt, uderza w poduszkę – specjalnie skonstruowaną strukturę absorpcyjną, która przy zderzeniu odkształca się i stopniowo spowalnia pojazd sprawcy kolizji.
Mechanizm działania poduszki zderzeniowej opiera się na kontrolowanej deformacji elementów absorpcyjnych. W momencie uderzenia energia kinetyczna pojazdu jest pochłaniana przez kolejne warstwy materiału – proces ten jest precyzyjnie zaprojektowany tak, aby nie tylko chronić pracowników w strefie robót, ale również minimalizować obrażenia kierowcy pojazdu, który wjechał w barierę. To rozwiązanie klasy premium w świecie bezpieczeństwa drogowego.
Poduszki zderzeniowe TMA dostępne są w kilku klasach odporności, które odpowiadają różnym prędkościom dopuszczalnym w strefach robót. Wybór odpowiedniej klasy zależy od charakterystyki drogi, dozwolonej prędkości i stopnia ryzyka. Oto najważniejsze klasy urządzeń TMA według normy EN 1317-7:
- Klasa P1 – do prędkości 50 km/h, stosowana przy robotach na drogach miejskich i gminnych
- Klasa P2 – do prędkości 80 km/h, przeznaczona na drogi krajowe i regionalne
- Klasa P3 – do prędkości 110 km/h, wymagana na autostradach i drogach ekspresowych
- Klasa P4 – do prędkości 130 km/h, najwyższa klasa ochrony, stosowana na najszybszych odcinkach autostrad
Gdzie stosuje się poduszki zderzeniowe TMA?
Urządzenia TMA nie są zarezerwowane wyłącznie dla wielkich inwestycji infrastrukturalnych. Oczywiście, na autostradach A1, A2 czy A4 widok poduszki zderzeniowej za ciężarówką roboczą to codzienność – ale te urządzenia sprawdzają się doskonale również w mniejszych realiach. Ważne jest, aby każdorazowo dobrać sprzęt do konkretnych warunków panujących w miejscu prowadzenia robót.
Zastosowania mobilnych poduszek zderzeniowych w Polsce są bardzo szerokie i obejmują różnorodne typy robót. Poniżej znajdziesz najczęściej spotykane scenariusze użycia urządzeń TMA w krajowych warunkach drogowych:
- Remonty nawierzchni na drogach ekspresowych i autostradach
- Prace przy oznaczeniu poziomym – malowanie linii i strzałek na drogach szybkiego ruchu
- Montaż i konserwacja barier energochłonnych i ekranów akustycznych
- Roboty przy infrastrukturze oświetleniowej na pasie drogowym
- Awaryjne usuwanie zdarzeń drogowych przez służby techniczne
- Inspekcja i naprawa obiektów inżynieryjnych (mosty, wiadukty, przepusty)
Przyczepy sygnalizacyjne – czym są i do czego służą?

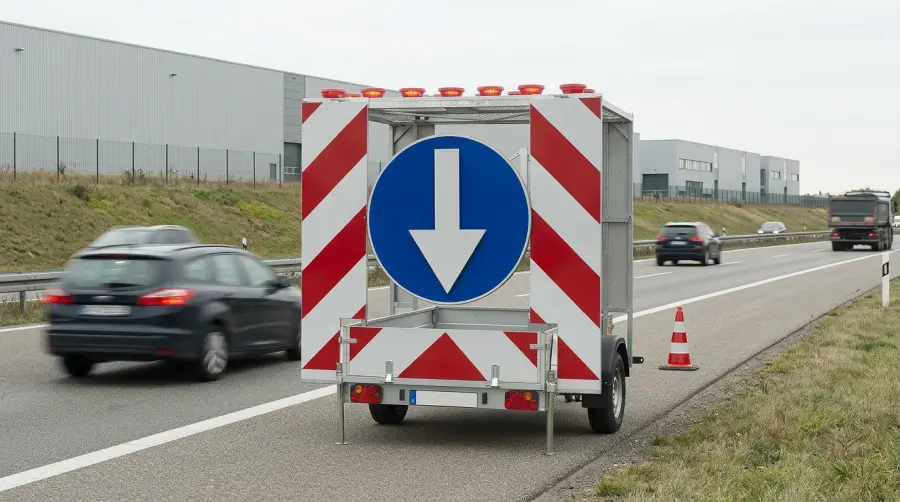

Przyczepa sygnalizacyjna to mobilna jednostka wyposażona w tablice świetlne, strzałki kierunkowe, sygnalizatory i systemy ostrzegawcze, które informują kierowców o zmianach w organizacji ruchu w strefie robót. To, w uproszczeniu, autonomiczne centrum dowodzenia ruchem na kółkach – można ją holować w dowolne miejsce, ustawić na krawędzi jezdni i natychmiast uruchomić pełny system ostrzegawczy bez potrzeby podłączania do stałej infrastruktury.
Przyczepy sygnalizacyjne wyposażone są zazwyczaj w zasilanie bateryjne lub solarno-bateryjne, co czyni je w pełni autonomicznymi i niezależnymi od zewnętrznego źródła prądu. Nowoczesne modele oferują możliwość zdalnego sterowania tablicami i programowania sekwencji świetlnych, co znacznie ułatwia pracę brygad drogowych w zmiennych warunkach. Ofertę nowoczesnych rozwiązań tego typu znajdziesz pod adresem https://tioman.pl/kategoria-produktu/przyczepy-sygnalizacyjne-i-sygnalizacja-wahadlowa/ – warto przejrzeć dostępne konfiguracje przed podjęciem decyzji zakupowej.
Przyczepy sygnalizacyjne są stosowane w kilku podstawowych konfiguracjach, dostosowanych do różnych scenariuszy robót. Każda z konfiguracji pełni inną funkcję w systemie zarządzania ruchem w strefie budowy:
- Tablica ze strzałką kierunkową – informuje o zwężeniu pasa lub konieczności zmiany toru jazdy
- Tablica z komunikatem tekstowym (VMS) – wyświetla zmienne komunikaty, np. „Roboty drogowe", „Zwolnij", „Pas zamknięty"
- Sygnalizacja wahadłowa – steruje ruchem na odcinkach o jednym czynnym pasie ruchu
- Kombinowane układy strzałka + VMS – stosowane na skomplikowanych węzłach i skrzyżowaniach
Jak prawidłowo zorganizować strefę robót drogowych?
Organizacja strefy robót drogowych to proces wieloetapowy, który wymaga precyzyjnego planowania i ścisłego przestrzegania przepisów. W Polsce obowiązują w tej kwestii rozporządzenia Ministra Infrastruktury oraz normy europejskie, które szczegółowo określają wymagania dotyczące oznakowania, odległości i stosowanych urządzeń bezpieczeństwa. Błędy w organizacji strefy robót mogą kosztować życie – dlatego każdy element musi być na swoim miejscu.
Prawidłowa organizacja strefy robót wymaga podejścia etapowego. Dobrze zorganizowany plac budowy drogowej składa się z kilku wyraźnie wydzielonych stref, każda z nich pełni określoną funkcję ostrzegawczą lub ochronną. Oto jak wygląda schemat poprawnie zorganizowanej strefy robót na drodze szybkiego ruchu:
- Strefa ostrzegania wstępnego – znaki drogowe umieszczone w odpowiedniej odległości przed strefą robót, informujące kierowców o zbliżającym się ograniczeniu
- Strefa przejściowa – miejsce, w którym ruch jest stopniowo zwężany i przekierowany; tutaj stosuje się przyczepy sygnalizacyjne ze strzałkami
- Bufor bezpieczeństwa – wolna przestrzeń między końcem strefy przejściowej a miejscem faktycznych robót; tu ustawia się poduszkę zderzeniową TMA
- Strefa robocza – obszar, w którym przebywają pracownicy i sprzęt; musi być odgrodzona barierami i wyposażona w dodatkowe oznakowanie
- Strefa zakończenia – odcinek, na którym ruch wraca do normalnej organizacji; wymaga czytelnego oznakowania
Wymagania prawne dotyczące zabezpieczenia robót drogowych w Polsce
Przepisy w zakresie organizacji robót drogowych w Polsce są jasne i jednoznaczne. Wykonawca robót jest zobowiązany do sporządzenia projektu organizacji ruchu, który musi zostać zatwierdzony przez odpowiedni organ zarządzający ruchem – w zależności od kategorii drogi może to być GDDKiA, zarząd województwa lub gminy. Brak zatwierdzonego projektu lub niezgodność wykonania z projektem grozi poważnymi konsekwencjami prawnymi i finansowymi.
Kluczowe akty prawne regulujące tę dziedzinę to przede wszystkim Rozporządzenie Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz Rozporządzenie w sprawie organizacji ruchu i jego kontroli. Norma EN 1317-7 określa parametry techniczne urządzeń TMA, a norma EN 12966 reguluje wymagania dla zmiennych znaków drogowych stosowanych na przyczepach sygnalizacyjnych. Wszystkie urządzenia stosowane w strefach robót muszą posiadać aktualne certyfikaty zgodności z obowiązującymi normami.
Jak dobrać odpowiedni sprzęt do warunków robót?
Dobór urządzeń bezpieczeństwa do konkretnych warunków robót to zadanie, które wymaga analizy kilku zmiennych jednocześnie. Nie ma jednego uniwersalnego rozwiązania – każda inwestycja drogowa jest inna, każda droga ma swoją specyfikę, a warunki środowiskowe i natężenie ruchu mogą diametralnie zmienić wymagania sprzętowe. Warto podejść do tego tematu metodycznie i sprawdzić każdy czynnik z osobna.
Przy wyborze mobilnej poduszki zderzeniowej TMA i przyczep sygnalizacyjnych warto wziąć pod uwagę następujące parametry:
- Dozwolona prędkość na odcinku robót – determinuje wymaganą klasę TMA (P1-P4)
- Natężenie i charakter ruchu – ruch ciężki wymaga urządzeń o wyższych parametrach absorpcji energii
- Czas trwania robót – krótkotrwałe prace mobilne mają inne wymagania niż długoterminowe budowy
- Warunki oświetleniowe – prace nocne wymagają dodatkowych elementów odblaskowych i aktywnego oświetlenia
- Szerokość pasa drogowego – wpływa na możliwość ustawienia przyczepy sygnalizacyjnej i zachowanie minimalnych odległości
- Dostępność zasilania – przyczepy solarne sprawdzają się tam, gdzie nie ma dostępu do energii elektrycznej
Konserwacja i przeglądy urządzeń bezpieczeństwa drogowego
Nawet najlepszy sprzęt nie spełni swojej roli, jeśli nie jest właściwie konserwowany i regularnie przeglądany. Mobilne poduszki zderzeniowe i przyczepy sygnalizacyjne pracują w ekstremalnych warunkach – są narażone na uderzenia, zmienne temperatury, wilgoć i intensywne użytkowanie. Regularny serwis to nie koszt, to inwestycja w bezpieczeństwo pracowników i kierowców.
Program konserwacji urządzeń bezpieczeństwa drogowego powinien obejmować kilka regularnych czynności. Utrzymanie sprzętu w pełnej sprawności technicznej wymaga systematycznego podejścia i prowadzenia dokumentacji przeglądów. Podstawowe elementy programu konserwacyjnego to:
- Inspekcja wizualna przed każdym wyjazdem – sprawdzenie stanu elementów absorpcyjnych, oświetlenia i mocowań
- Przegląd miesięczny – kontrola układów elektrycznych, akumulatorów i systemów sterowania przyczep sygnalizacyjnych
- Przegląd po każdym uderzeniu – obowiązkowa ocena techniczna poduszki TMA po kolizji, nawet pozornie drobnej
- Przegląd roczny – kompleksowa inspekcja wszystkich systemów przez autoryzowany serwis
- Wymiana elementów absorpcyjnych – zgodnie z zaleceniami producenta lub po przekroczeniu dopuszczalnej liczby uderzeń
FAQ – najczęściej zadawane pytania o zabezpieczenie robót drogowych
Wiele osób odpowiedzialnych za organizację robót drogowych ma podobne wątpliwości i pytania. Zebraliśmy najczęściej pojawiające się kwestie i odpowiadamy na nie wprost – bez zbędnego owijania w bawełnę.
Czy poduszka zderzeniowa TMA jest obowiązkowa na każdej budowie drogowej?
Nie na każdej, ale na drogach szybkiego ruchu – tak. Na autostradach i drogach ekspresowych zastosowanie urządzenia TMA jest wymagane przepisami prawa. Na drogach niższych kategorii decyzja o zastosowaniu poduszki zderzeniowej wynika z projektu organizacji ruchu i oceny ryzyka. W praktyce coraz więcej wykonawców stosuje TMA również na drogach krajowych, gdzie prędkości i natężenie ruchu są znaczące.
Jak długo można używać poduszki zderzeniowej po kolizji?
Po każdym uderzeniu poduszka zderzeniowa musi zostać poddana inspekcji technicznej przez uprawnioną osobę. Nawet jeśli uszkodzenia wizualne są minimalne, struktura absorpcyjna mogła ulec osłabieniu. Używanie poduszki TMA bez przeglądu po kolizji jest niedopuszczalne – naraża pracowników na brak ochrony w przypadku kolejnego zdarzenia. Decyzję o dalszym użytkowaniu lub konieczności naprawy podejmuje producent lub autoryzowany serwis.
Czy przyczepę sygnalizacyjną można stosować bez projektu organizacji ruchu?
W przypadku awaryjnych robót krótkotrwałych istnieją uproszczone procedury, ale co do zasady każde zajęcie pasa ruchu wymaga zatwierdzenia projektu organizacji ruchu. Przyczepa sygnalizacyjna jest elementem tego projektu i powinna być ustawiona zgodnie z jego wytycznymi. Samowolne ustawienie przyczepy bez odpowiedniej dokumentacji może skutkować odpowiedzialnością prawną zarządcy robót.
Jaka jest różnica między przyczepą sygnalizacyjną a tablicą zmiennej treści?
Przyczepa sygnalizacyjna to kompleksowe, mobilne urządzenie, które może zawierać w sobie tablicę zmiennej treści (VMS), strzałki kierunkowe, sygnalizatory i systemy sterowania ruchem. Tablica zmiennej treści (VMS) to jeden z możliwych elementów wyposażenia przyczepy – może być też stosowana jako urządzenie stacjonarne. Przyczepa sygnalizacyjna daje znacznie większą elastyczność, bo można ją błyskawicznie przenieść w nowe miejsce bez konieczności demontażu instalacji.
Jakie normy muszą spełniać urządzenia TMA stosowane w Polsce?
Urządzenia TMA stosowane w Polsce muszą spełniać wymagania normy EN 1317-7, która definiuje parametry techniczne i procedury testowe dla poduszek zderzeniowych montowanych na pojazdach. Norma ta określa klasy urządzeń (P1-P4) odpowiadające różnym prędkościom zderzenia. Producent musi posiadać deklarację właściwości użytkowych i oznaczenie CE, potwierdzające zgodność produktu z wymaganiami europejskimi.
Bezpieczeństwo na drodze – inwestycja, która zawsze się opłaca
Zarządzanie bezpieczeństwem w strefach robót drogowych to temat, który nigdy nie traci na aktualności. Każdego roku na polskich drogach remontuje się setki kilometrów nawierzchni, buduje nowe węzły i modernizuje infrastrukturę – a każda taka inwestycja to tygodnie lub miesiące pracy ekip w bezpośrednim sąsiedztwie ruchu drogowego. Mobilna poduszka zderzeniowa i przyczepy sygnalizacyjne to nie opcjonalne dodatki – to niezbędne elementy każdego odpowiedzialnego projektu drogowego.
Prawidłowo dobrane i eksploatowane urządzenia bezpieczeństwa chronią jednocześnie pracowników, kierowców i samego wykonawcę robót przed konsekwencjami prawnymi i finansowymi. Inwestycja w odpowiedni sprzęt zwraca się już przy pierwszym poważnym zdarzeniu drogowym – bo zamiast tragedii mamy stłuczkę, zamiast ofiar – uszkodzony sprzęt do naprawy. To właśnie na tym polega sens stosowania nowoczesnych systemów ochrony w strefach budowy: nie eliminują ryzyka całkowicie, ale drastycznie redukują jego skutki. A w świecie robót drogowych właśnie o to chodzi.
